An LED modul er en selvstændig lysemitterende enhed, der omfatter en eller flere LED-chips monteret på et printkort (PCB), kombineret med elektriske forbindelser, termiske styringsmaterialer og i mange designs en optisk linse eller diffuser. Den fungerer som den primære lysemitterende komponent i et færdigt armatur - den udskiftelige, opgraderber motor, der bestemmer armaturets lysudbytte, effektivitet, farvekvalitet og levetid.

LED-moduler bruges i vid udstrækning på tværs af monterings-, vedligeholdelses- og udskiftningsapplikationer i gårdbelysning, gadebelysning, væglamper, reklamelyskasser og dekorativ belysning. Deres standardiserede formater og plug-and-play tilslutningsdesign giver belysningsproducenter mulighed for at bygge komplette armaturer effektivt omkring en gennemprøvet lyskildeplatform – og giver slutbrugere mulighed for at udskifte et degraderet eller defekt modul uden at skrotte hele armaturhuset , hvilket væsentligt reducerer vedligeholdelsesomkostninger og materialespild i løbet af installationens levetid.

Sådan fungerer et LED-modul: Fra chip til lysoutput

At forstå den interne drift af et LED-modul tydeliggør, hvorfor komponentkvalitet og termisk styring er de to mest kritiske faktorer, der styrer langsigtet ydeevne.

LED-chippen: Elektroluminescens og effektivitet

Hver LED-chip i modulet indeholder en halvlederforbindelse, der udsender fotoner, når fremadrettet elektrisk strøm passerer gennem den - en proces kaldet elektroluminescens. I modsætning til glødekilder, der genererer lys som et biprodukt af termisk energi, konverterer LED-chips elektrisk energi direkte til lys, hvilket opnår lyseffektivitet på 130–200 lm/W på spånniveau i produkter af høj kvalitet. Bølgelængden af ​​udsendt lys - og derfor farveudseendet - bestemmes af halvledermaterialets sammensætning. Hvidt lys produceres ved at kombinere en blå LED-chip med et fosforkonverteringslag, der nedkonverterer en del af den blå emission for at producere det fulde synlige spektrum.

PCB-substratet og termisk vej

LED-chips er loddet til et printkort med metalkerne (MCPCB) eller et standard FR4-printkort med kobbersporlag. MCPCB'en - typisk ved hjælp af en aluminiumsbase - giver en termisk vej med lav modstand fra LED-forbindelsen til modulets monteringsflade og derefter til armaturets køleplade. Opretholdelse af LED-krydstemperatur under 85°C er den vigtigste enkeltfaktor for at opnå fuld nominel levetid; hver 10°C stigning i overgangstemperaturen over denne tærskel halverer groft LED'ens levetid. Moduldesign af høj kvalitet minimerer termisk modstand ved enhver grænseflade - chip-til-kort, bord-til-hus - for at holde overgangstemperaturer godt inden for sikre grænser, selv ved maksimal nominel effekt.

SMD vs. Plug-In Assembly Formater

LED moduls fremstilles i to primære montageformater, der er egnede til forskellige fremstillings- og vedligeholdelsessammenhænge. SMD-moduler (Surface-Mount Device). loddes direkte til printkortet under fabriksmontering - en proces, der er velegnet til højvolumen automatiseret produktion med ensartet loddekvalitet og kompakte bordlayouts. Plug-in moduler brug stikgrænseflader, der gør det muligt at indsætte og fjerne modulet uden loddeværktøj - ideel til udskiftning og vedligeholdelsesapplikationer, hvor armaturhuset forbliver monteret, og modulet alene udskiftes. Mange udendørs belysningsprodukter kombinerer begge formater: SMD LED-chips inde i modulkroppen og en plug-in-forbindelse mellem modulet og armaturdriveren.

Nøgleydelsesparametre: Hvad specifikationerne betyder

LED-moduldatablade indeholder en række tekniske parametre, der direkte forudsiger den virkelige verdens ydeevne. At forstå, hvad hver parameter repræsenterer - og hvilke værdier der er acceptable for forskellige applikationer - er afgørende for at træffe informerede indkøbsbeslutninger.

Kernefordele ved højkvalitets LED-moduler

Ydeevnen fordele ved velspecificeret LED moduls strækker sig over hele værdikæden - fra armaturproducentens produktionseffektivitet til slutbrugerens energiregning og vedligeholdelsesplan.

Høj lyseffektivitet og energibesparelse

LED-moduler på den nuværende teknologiske udvikling opnår rutinemæssigt modul-niveau effektivitet 150–180 lm/W , hvilket svarer til effektivitet på armaturniveau på 120–160 lm/W efter optisk og drivertab. Dette repræsenterer en 70–80 % reduktion i energiforbruget kontra de højtryksnatrium- eller metalhalogenidmoduler, de erstatter i gade- og områdebelysning - en besparelse, der forener modulets 50.000 timers levetid til en afgørende økonomisk og miljømæssig fordel.

Lav lumen afskrivning for konsistent langsigtet output

Lumenforringelse - den gradvise reduktion i lysoutput, efterhånden som modulet ældes - er en kritisk kvalitetsdifferentiering mellem LED-moduler. Moduler af høj kvalitet, der bruger indkapslede, premium LED-chips, udviser lumenafskrivningsrater på mindre end 3 % pr. 10.000 driftstimer , opretholdelse af output over 80 % af startværdier ved 50.000 timer (L80 ≥ 50.000 timer). Moduler af lavere kvalitet, der bruger off-spec-chips, kan nedbrydes til 70 % output inden for 20.000–30.000 timer, hvilket kræver tidligere udskiftning og reducerer den økonomiske årsag til LED-investeringen.

Høj farvekonsistens på tværs af produktionsbatcher

I applikationer som gadebelysning, facadebelysning og reklamelysbokse, hvor et stort antal moduler er installeret i nærheden, er farvekonsistens mellem enhederne visuelt kritisk. Kvalitet LED moduls are gemt til ≤ 3 SDCM (Standard Deviation of Color Matching) — en tolerance så stram, at farveforskellen mellem tilstødende moduler er umærkelig for det menneskelige øje. Moduler uden for denne tolerance producerer synlige varme/kolde variationer på tværs af en armatur, som er umiddelbart mærkbare for bygningens beboere, beboere og forbipasserende.

Alsidighed på tværs af spændings- og størrelsesspecifikationer

LED-moduler fremstilles på tværs af en bred vifte af indgangsspændingsspecifikationer - typisk dækkende 12V DC, 24V DC og direkte vekselstrøm (100–277V) — og i fysiske størrelser lige fra kompakte 30 mm kvadratiske moduler til pullert- og trinlys til 300 mm lineære arrays til gade- og områdebelysning. Denne bredde af specifikationer gør det muligt at tilpasse en enkelt modul-produktfamilie på tværs af en hel række armaturformater, hvilket reducerer antallet af unikke komponent-SKU'er, som belysningsproducenter skal administrere, mens de bevarer designfleksibilitet på tværs af deres produktportefølje.

Praktisk installation og udskiftning

Plug-in LED-moduldesign tillader armatursamling på fabrikken at fortsætte uden specialiseret loddeudstyr - teknikere forbinder modulet til førerselen via et nøglestik på få sekunder. I feltvedligeholdelsessammenhænge gør det samme plug-in-design det muligt at erstatte et defekt eller forringet modul af en vedligeholdelsestekniker i under 5 minutter pr. armatur uden elektrisk værktøj, hvilket reducerer både arbejdstid og trafikstyringsomkostninger for vejmonterede armaturer sammenlignet med den komplette armaturudskiftning, som ikke-modulære produkter kræver.

LED-modulanvendelser på tværs af belysningsproduktkategorier

Alsidigheden af LED-modulformatet gør det til den foretrukne lyskildeplatform for en usædvanlig bred vifte af armaturtyper. Følgende applikationer repræsenterer de mest betydningsfulde anvendelsesmuligheder i udendørs og kommerciel belysning.

Gade- og Vejbelysning

Gadebelysning LED moduls skal kombinere høj flux output — typisk 5.000–20.000 lm pr. modul — med Type II eller Type III asymmetriske optiske fordelinger, der dirigerer lys hen over vejbanen og kontrollerer opadgående lysspild. Moduler til vejapplikationer er specificeret med CRI ≥ 70 som minimum, med CRI ≥ 80 i stigende grad mandat til fodgængerprioriterede zoner, hvor nøjagtig ansigts- og faregenkendelse er et sikkerhedskrav. Overspændingsbeskyttelse på ≥ 10 kV integreret i modulet eller dets driver er essentiel på grund af lynudsættelsen af ​​forhøjede stangmonterede installationer.

Gårdhave og havebelysning

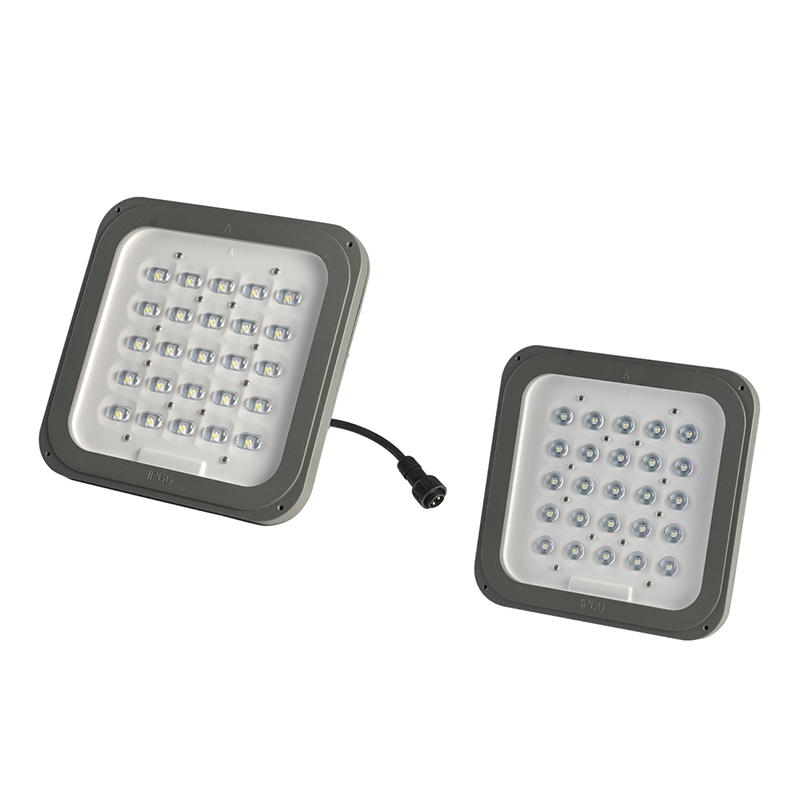

Gårdslysmoduler fungerer ved lavere watt - typisk 5-30 W — men med krævende farvekvalitetskrav. CRI ≥ 80, tæt SDCM-binning og varme farvetemperaturer på 2.700-3.000 K er standardspecifikationen for have- og gårdsarmaturer til boliger, hvor den nøjagtige gengivelse af planteløv, natursten og træ skaber den atmosfæriske kvalitet, der adskiller førsteklasses landskabsbelysning fra funktionel områdebelysning. Stolpe- og pullertformater kræver kompakte, cirkulære eller firkantede modulgeometrier, der integreres i armaturets opale diffusorsamling uden synlige LED-hotspots.

Vægbelysning og facadebelysning

Vægmonterede armaturer til bygningsfacader, indgangsbelysning og arkitektoniske afgræsningseffekter bruger LED-moduler med omhyggeligt konstruerede asymmetriske strålevinkler - typisk 10°×60° eller 15°×90° elliptiske fordelinger - der projicerer lys langs vægoverfladen i stedet for udad i rummet. Høj CRI (≥ 80) er vigtig i disse applikationer for at afsløre tekstur og farve af facadematerialer nøjagtigt. DALI-2 dæmpningskompatibilitet gør det muligt at variere facadebelysningsintensiteten som en del af en bygnings natlige visuelle identitetsstyring, og planlagt dæmpning efter midnat reducerer energiforbruget og lysforurening.

Reklame lyskasser

Reklame- og detailskiltningslysbokse kræver LED-moduler med usædvanlig stram farvekonsistens (≤ 3 SDCM) og høj, stabil lumenoutput over et stort oplyst område. Farveensartethed på tværs af hele ansigtet af et baggrundsbelyst skilt er den primære visuelle kvalitetsmåling for denne applikation - synlige farvestriber eller lysstyrkegradienter fra inkonsekvente moduler ødelægger reklamens professionelle udseende. Moduler til lysboksapplikationer er typisk specificeret i 12V eller 24V DC-strimmel- eller matrixformater, der tillader nem fliselægning hen over hele det baggrundsbelyste område, med output beregnet til at opnå målfladeluminansen (almindeligvis 1.000–3.000 cd/m² til udendørs reklamedisplays).

Tilpasningsmuligheder: Tilpasning af LED-moduler til specifikke krav

En af de mest kommercielt væsentlige fordele ved LED modul format er muligheden for tilpasning, som det giver til armaturproducenter og OEM/ODM-programdeltagere. I modsætning til forseglede, ikke-konfigurerbare lyskilder kan LED-moduler specificeres med en lang række justerbare parametre, der gør det muligt at optimere lyskilden til hvert enkelt armaturdesign og anvendelseskrav.

Tilpasning af strålevinkel

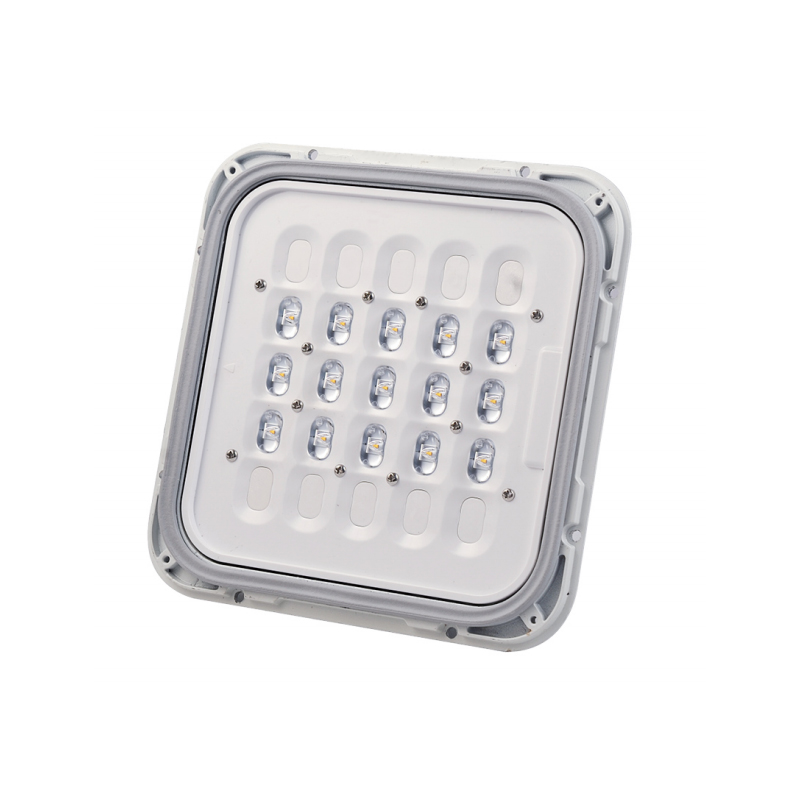

Sekundære optiske linser - snap-on eller klæbende over LED-arrayet - fås i en række fra 10° plet til 120° bred oversvømmelse , med elliptiske, firkantede, lineære og flagermusvingefordelinger tilgængelige for specifikke fotometriske krav. Skræddersyet linseværktøj til unikke distributionsprofiler er muligt ved volumener på 5.000 enheder eller mere. For armaturproducenter, der udvikler produkter til specifikke vejklasser eller arkitektoniske applikationer, kan en tilpasset strålevinkelfordeling betyde forskellen mellem overholdelse og manglende overensstemmelse med den gældende belysningsstyrkestandard - hvilket gør dette til en af ​​de tilgængelige tilpasningsmuligheder af højeste værdi.

Farvetemperatur og CRI-tilpasning

Standard modulfarvetemperaturer på 2.700 K, 3.000 K, 4.000 K, 5.000 K og 6.500 K er tilgængelige på tværs af de fleste produktfamilier. Tilpassede CCT-værdier - som f.eks 2.400 K til ultravarme gæstfrihedsapplikationer eller 5.700 K til industriel inspektionsbelysning — kan specificeres gennem phosphorvalg på chipniveau for volumenordrer. Tilsvarende er høj-CRI-varianter (CRI ≥ 90, R9 > 50), der anvender fosforformuleringer med udvidet spektrum, tilgængelige til detail-, museums- og medicinske faciliteter, hvor farvegengivelse er altafgørende.

Tilpasning af strøm og spænding

Moduleffekten kan justeres inden for den termiske kapacitet af PCB-substratet ved at konfigurere antallet af LED-chips i serie/parallelle strenge og driftsstrømmens sætpunkt. Dette gør det muligt at tilbyde et enkelt fysisk modulformat på flere effektniveauer - for eksempel 20 W, 30 W og 40 W varianter — fra det samme værktøj, hvilket giver armaturproducenter en skalerbar lyskildeplatform på tværs af deres produktsortiment uden omkostningerne ved flere moduldesigns.

Varmeafledning: Hvorfor termisk styring bestemmer modulets levetid

Af alle de faktorer, der bestemmer LED-modulets levetid, er termisk styring den mest afgørende. Forholdet mellem overgangstemperatur og levetid er ikke lineært, men eksponentielt - små stigninger i driftstemperaturen giver uforholdsmæssigt store reduktioner i brugstiden. Et modul, der arbejder med en overgangstemperatur på 75°C, vil holde betydeligt længere end et tilsvarende modul, der kører ved 95°C, selvom alle andre faktorer er identiske.

Den termiske modstandskæde

Varme, der genereres ved LED-forbindelsen, skal bevæge sig gennem en række termiske grænseflader, før den når den omgivende luft: forbindelse → loddesamling → PCB-kobberlag → PCB-dielektrisk lag → aluminiumbase → termisk grænseflademateriale → armaturkøleplade → omgivende luft. Hver grænseflade har en termisk modstandsværdi målt i °C/W. Summen af ​​disse modstande bestemmer overgangstemperaturen ved en given effektindgang. Kvalitetsmoduldesign minimerer modstanden ved hver grænseflade igennem MCPCB-substrater med høj ledningsevne (termisk ledningsevne ≥ 2 W/m·K) , optimeret kobberstødgeometri og kontrollerede loddeforbindelsesprofiler, der minimerer hulrum ved chip-til-kort-grænsefladen.

Armatur køleplade designkompatibilitet

Et LED-modul kan ikke opnå sin nominelle levetid, medmindre det er monteret i et armatur med en køleplade, der er tilstrækkeligt dimensioneret til modulets effekttab. En almindeligt anvendt designretningslinje er, at kølepladen skal være i stand til at holde modulmonteringsoverfladetemperaturen under 60°C ved maksimal nominel effekt i en 25°C omgivelse . Moduler, der leveres til OEM-armaturfremstilling, bør omfatte termisk modstandsdata (R_th junction-to-case) for at give armaturdesignere mulighed for at verificere, at deres kølepladedesign er tilstrækkeligt før produktion.

Valg af det rigtige LED-modul: En indkøbstjekliste

Med hundredvis af LED modul produkter, der er tilgængelige på vidt forskellige pris- og kvalitetsniveauer, forhindrer en struktureret evalueringsramme de dyre konsekvenser af at specificere substandardkomponenter, der fejler for tidligt eller fungerer under forventningerne i området.

• Anmod om LM-80 testdata: LM-80 er industristandardtestmetoden til vedligeholdelse af LED-lumen over tid. En ægte LM-80-rapport fra et akkrediteret testlaboratorium er det eneste pålidelige grundlag for L70-levetidskrav – afvis enhver leverandør, der ikke er i stand til at levere denne dokumentation.
• Bekræft chipoprindelse og binning: Anmod om LED-chipproducentens bin-kode og binning-tolerance (SDCM). Moduler, der bruger chips, der er gemt til ≤ 3 SDCM, vil levere ensartet farveudseende på tværs af alle enheder i en produktionsbatch.
• Tjek PCB-substratspecifikation: Bekræft, at modulet bruger en aluminium MCPCB med en angivet termisk ledningsevne på ≥ 2 W/m·K — ikke et standard FR4 PCB, som har en termisk ledningsevne 10–20× lavere og vil resultere i væsentligt forhøjede overgangstemperaturer ved enhver meningsfuld watt.
• Bekræft spændings- og strømkompatibilitet: Match modulets fremadgående spænding og strømspecifikationer præcist til driverens output. Uoverensstemmende driftspunkter - selv inden for modulets nominelle rækkevidde - kompromitterer både effektivitet og levetid.
• Evaluer tilpasningsstøtte: Hvis applikationen kræver ikke-standardiserede strålevinkler, CCT-værdier eller fysiske dimensioner, skal du bekræfte, at leverandøren har ægte internt optisk design og PCB-layout i stedet for blot at ompakke standardprodukter med modificerede etiketter.
• Anmod om produktionsbatch-konsistensdata: Bed om SDCM- og lumenoutputdata fra flere produktionsbatcher for at verificere, at leverandørens fremstillingsproces leverer ensartede resultater på tværs af batcher - ikke kun på prøven, der er sendt til evaluering.

Ofte stillede spørgsmål om LED-moduler

Hvad er forskellen mellem et LED-modul og en LED-driver?

LED-modulet er den lysemitterende komponent - det indeholder LED-chips, PCB og optiske elementer, der producerer lys. LED-driveren er strømforsyningsenheden, der konverterer netspændingen til den regulerede konstantstrøm DC-udgang, som kræves af modulet. I integrerede armaturer er begge komponenter anbragt i samme armatur; i modulære designs er de separate enheder, der kan udskiftes uafhængigt. Driverfejl og LED-modulnedbrydning er de to mest almindelige årsager til armaturets udløb , og adskille dem gør det muligt at udskifte den fejlbehæftede komponent til en brøkdel af omkostningerne ved at udskifte det komplette armatur.

Kan et LED-modul bruges direkte på netspænding uden en driver?

Standard LED-moduler kræver en konstantstrømsdriver og kan ikke tilsluttes direkte til lysnettet - den uregulerede spænding ville øjeblikkeligt ødelægge LED-chipsene. AC-input LED-moduler, der inkorporerer et integreret miniature-driverkredsløb i modulhuset, er dog tilgængelige og kan tilsluttes direkte til 100–277V AC lysnettet. Disse integrerede drivermoduler tilbyder en enklere systemarkitektur på bekostning af en let reduceret overordnet effektivitet og manglende evne til at udskifte driver og modul uafhængigt - en afvejning, der gør dem mere velegnede til applikationer med lavere kritiske kvaliteter end til udendørs infrastruktur med høj brug.

Hvordan ved jeg, om et LED-modul er kompatibelt med mit eksisterende armatur?

Kompatibilitet mellem et udskiftningsmodul og et eksisterende armatur afhænger af fire faktorer: fysiske dimensioner (modulet skal passe i det optiske kammer), elektrisk kompatibilitet (modulets fremadgående spænding og strøm skal svare til driverudgangen), termisk grænseflade (modulets monteringsflade skal passe korrekt med den eksisterende køleplade) og optisk grænseflade (modulets lysfordeling med den eksisterende geometri skal være kompatibel med den eksisterende lysfordeling). Ved udskiftning af moduler i et eksisterende armatur er den sikreste tilgang at kilde en tilsvarende udskiftning fra den originale armaturproducent eller et modul, der er blevet specifikt valideret som en kompatibel erstatning for den pågældende armaturmodel.

Hvad forårsager farveskift i LED-moduler over tid?

Farveskift - en ændring i det opfattede farveudseende af lysoutput, når modulet ældes - er primært forårsaget af nedbrydning af fosforkonverteringslaget påført over den blå LED-chip. Høje driftstemperaturer accelererer fosfornedbrydning, hvilket producerer et progressivt skift i retning af et mere blåt eller gulere udseende afhængigt af den specifikke nedbrydningsmekanisme. Opretholdelse af overgangstemperatur under 85°C gennem passende termisk styring er den mest effektive strategi til at minimere farveskift i løbet af modulets levetid. Sekundære årsager omfatter linsegulfarvning på grund af UV-eksponering og nedbrydning af loddeforbindelser - som begge styres gennem materialevalg i kvalitetsmoduldesign.
